AI 횡단보도 인원 감지 시스템

사람을 식별하고, 사람의 이동을 추적하여 일정 공간 내에 밀집되어 있는 사람에 대해 객체 추적 및 객체 검출하여 위험 경보를 발령하는 솔루션

기능

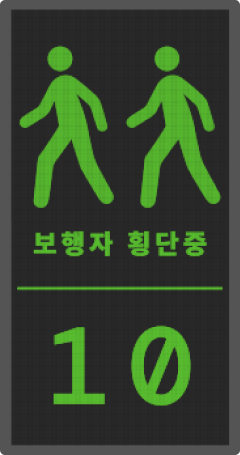

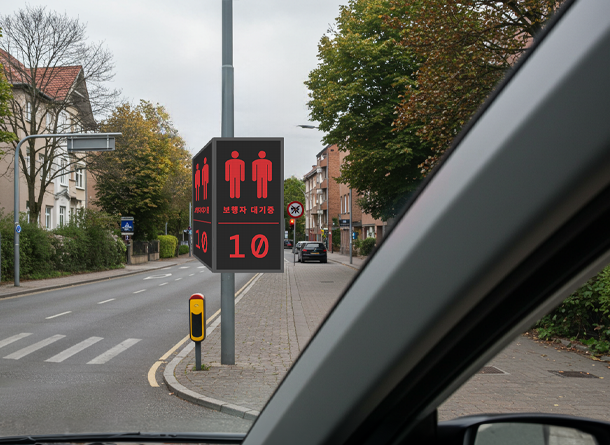

전광판을 통해 운전자에게 인원 알림

횡단 인원, 대기 인원 파악

초록불 시간 내에 횡단하지 못한 인원 알림

차별성

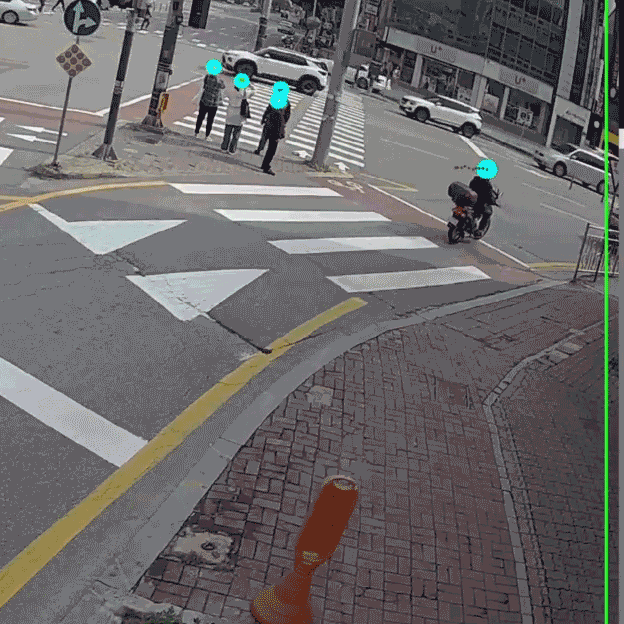

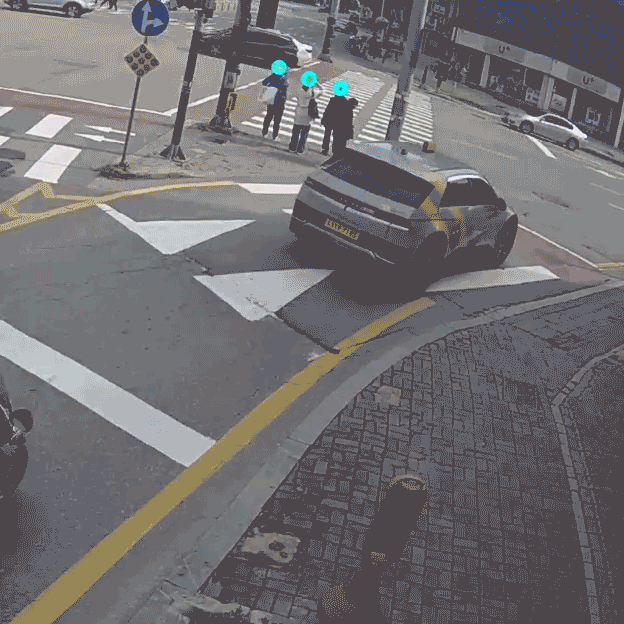

속도 빠른 오토바이와 자전거에 대한 인원 감지가 정확하게 이루어짐

머리만 감지하여 연산 비용이 줄어들어 저성능장비에서도 원활하게 감지 가능, 작은 객체도 신속, 정확하게 감지 가능

추적 속도가 25frame/sec, 양방향 실시간 추적 가능

다수 인원 감지 가능하여 누락 인원 없이 감지 가능

인식된 안면은 가려지는 형식으로 마스킹 처리되어 개인정보 보호 문제에 대하여 영향 없음

시스템구성

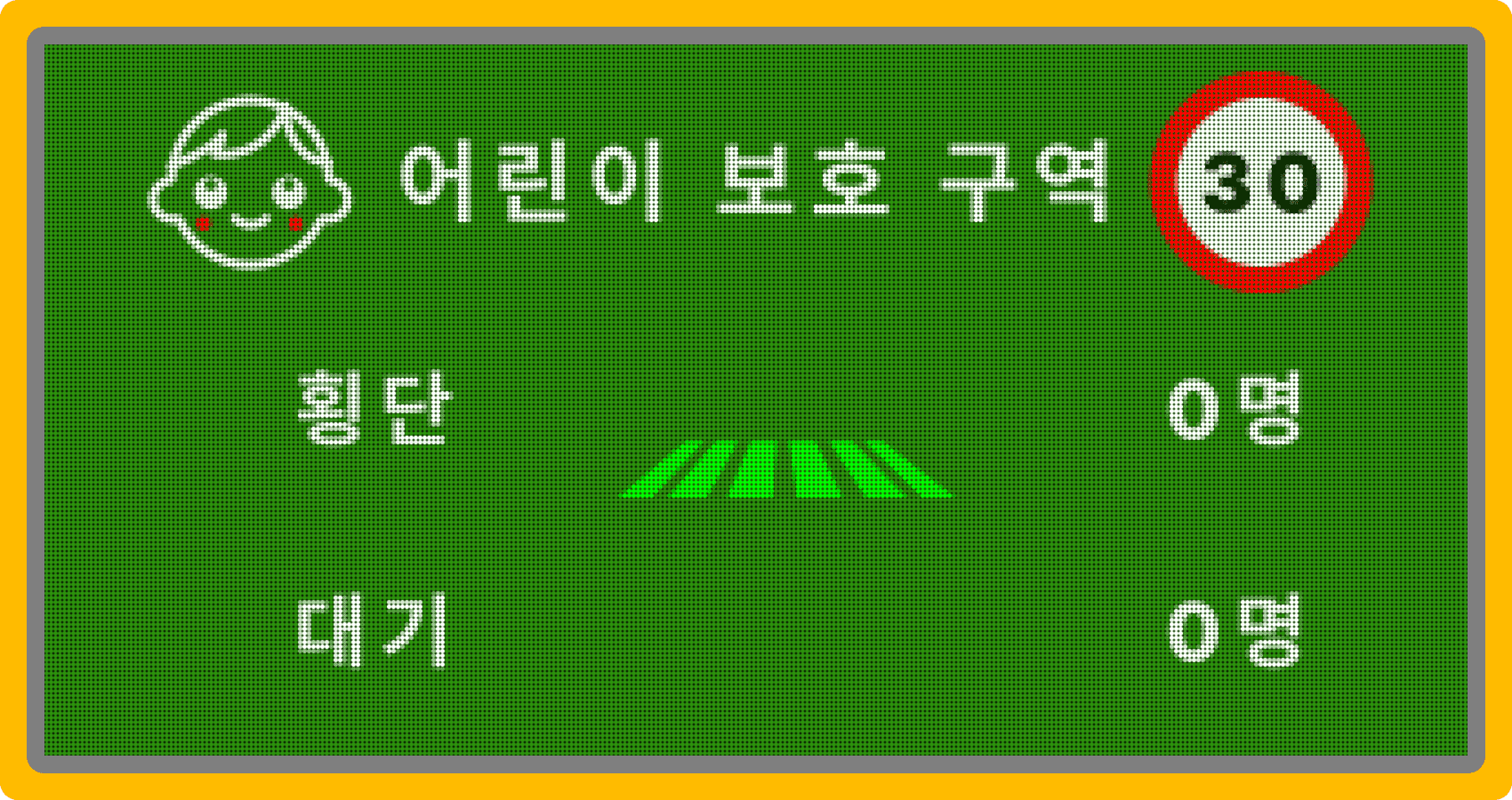

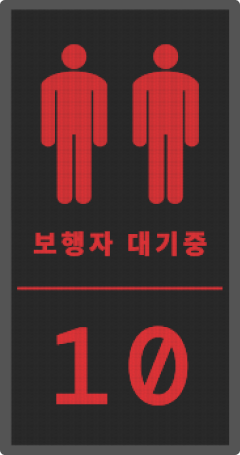

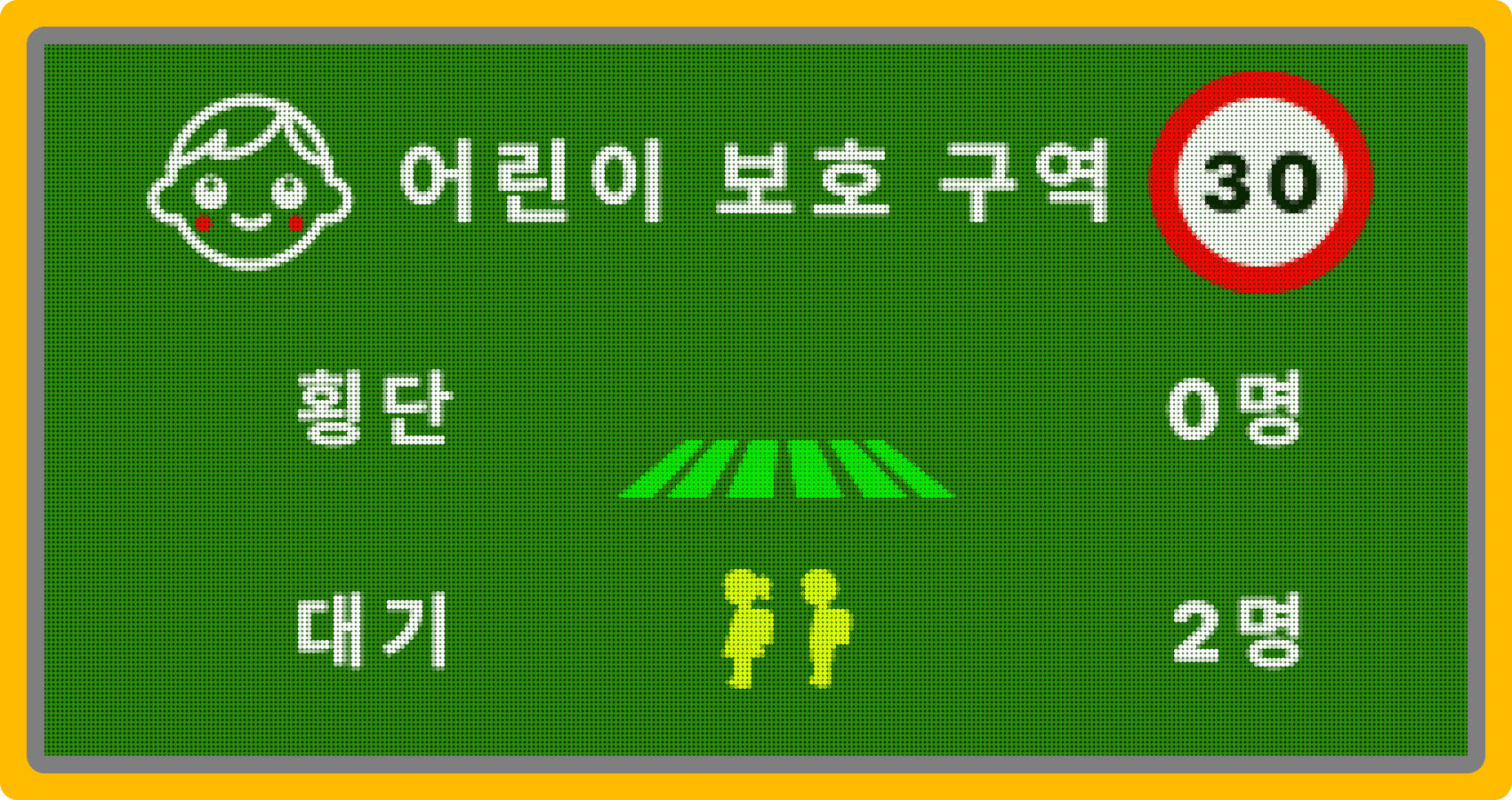

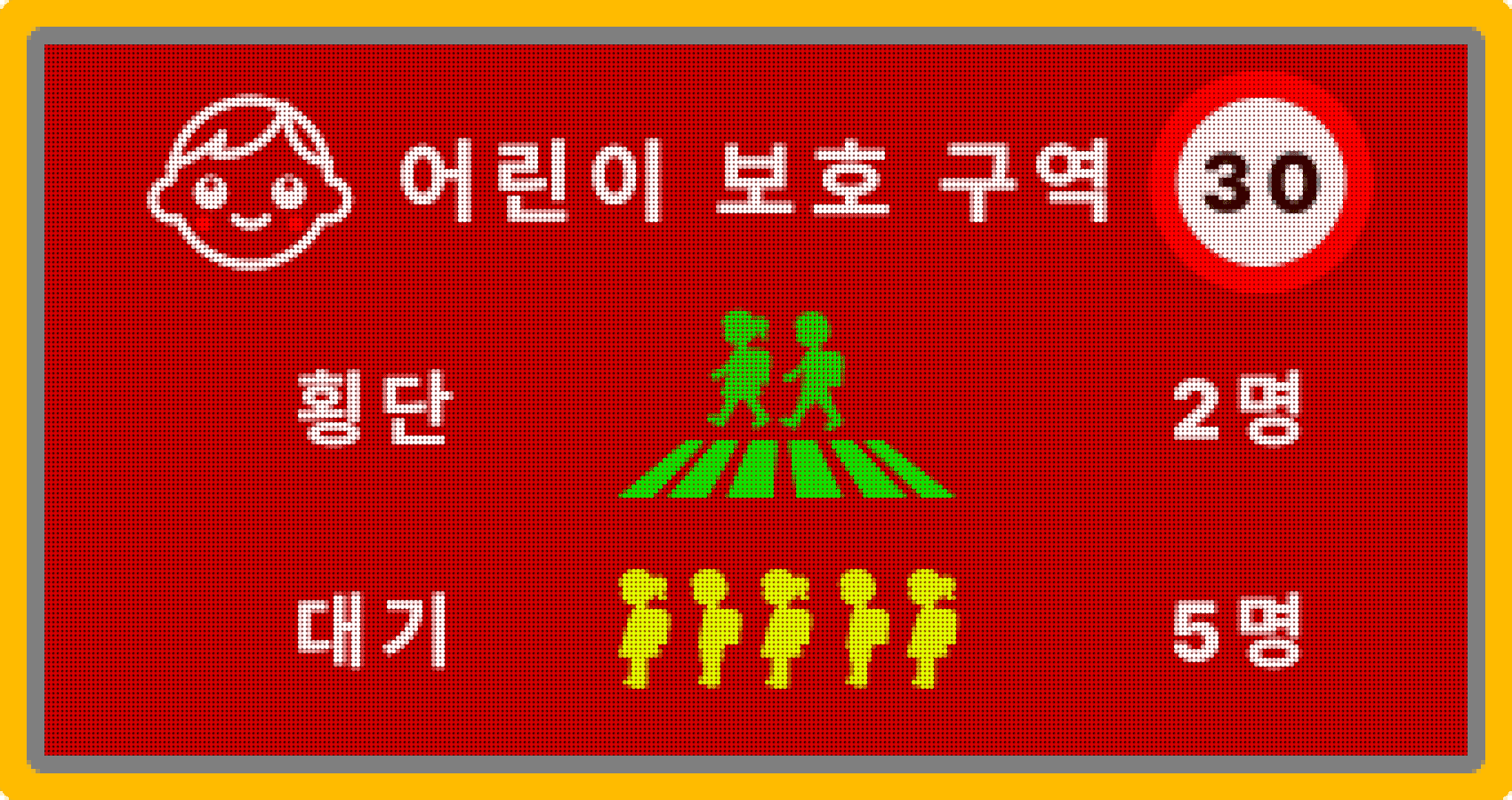

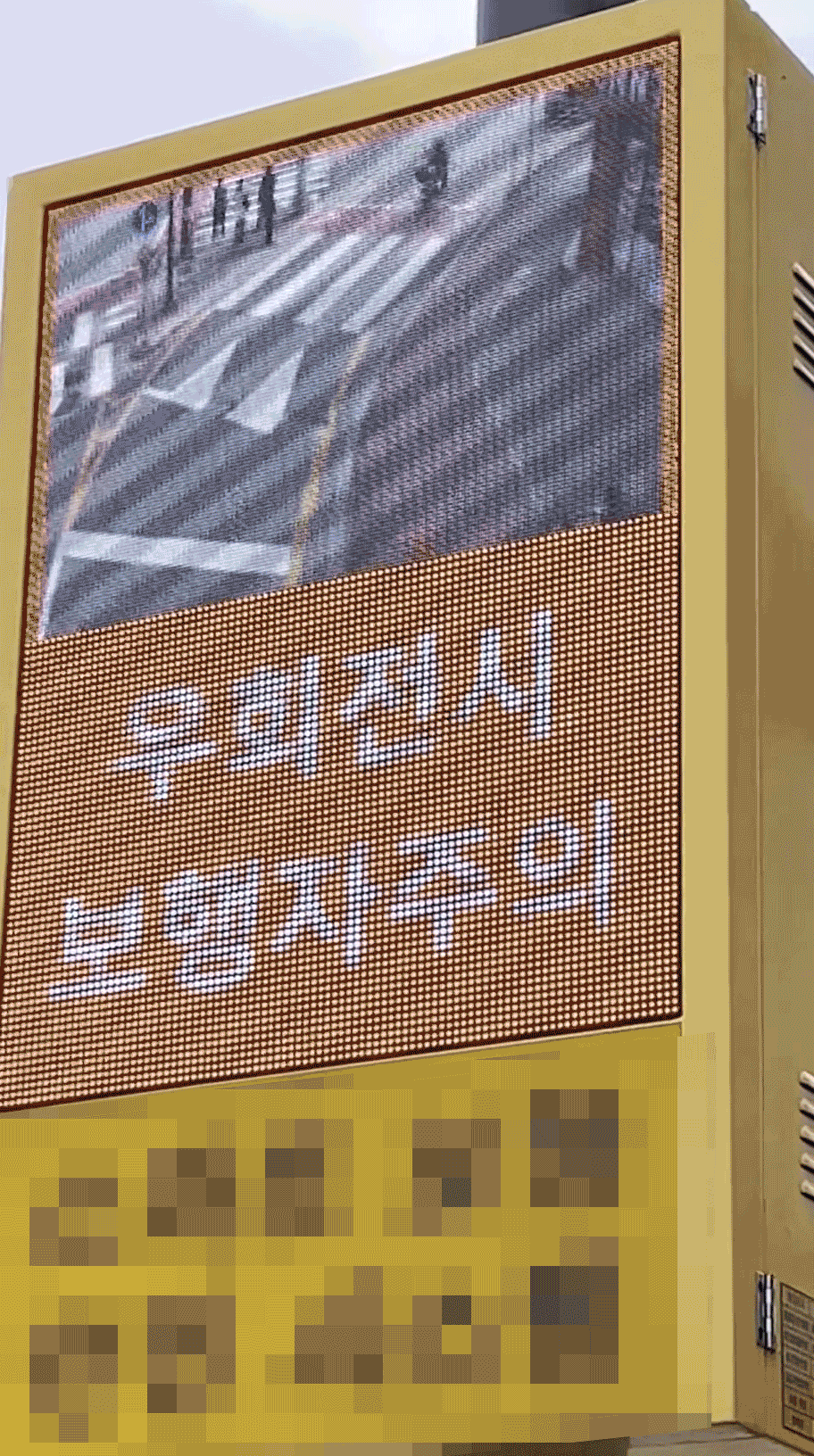

전광판 및 대시보드

대시보드

대시보드 예시

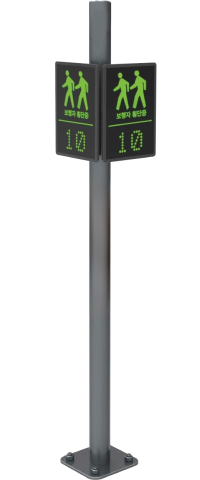

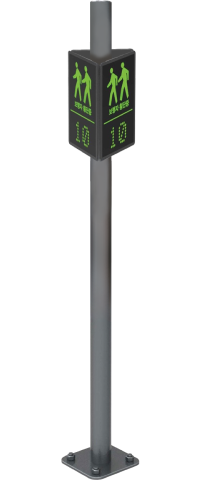

편지식부착

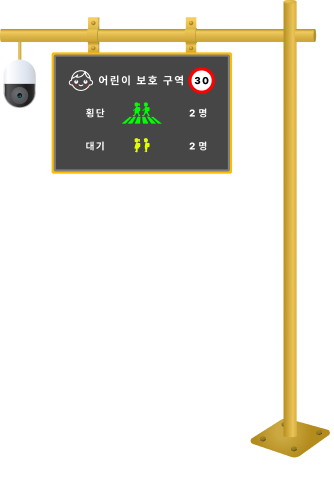

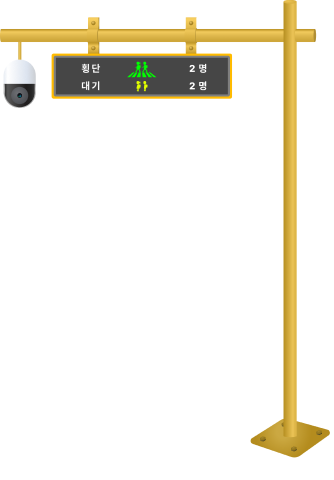

현수식부착

3,000 mm X 2,015 mm

6,400 mm x 1,600 mm

타업체 기술 비교

자사

필요기기 : 카메라

LED 알림 O

디스플레이 알림 O

AI 기능 O

횡단/대기 인원 표시 O

O쎌

필요기기 : 카메라 + 레이더

LED 알림 O

디스플레이 알림 O

AI 기능 O

횡단/대기 인원 표시 O

바OO

필요기기 : 카메라 + 레이더

LED 알림 O

디스플레이 알림 O

AI 기능 O

횡단/대기 인원 표시 O

핀O

필요기기 : 카메라

LED 알림 O

디스플레이 알림 X

AI 기능 O

횡단/대기 인원 표시 O

트OOO

필요기기 : 카메라

LED 알림 X

디스플레이 알림 X

AI 기능 O

횡단/대기 인원 표시 X

OOO뱅크

필요기기 : 다량의 센서

LED 알림 O

디스플레이 알림 O

AI 기능 X

횡단/대기 인원 표시 O

해당 비교분석표 자료는 자사에서 만든 자료이오니 실제 기술내용과 상이할 수 있습니다.

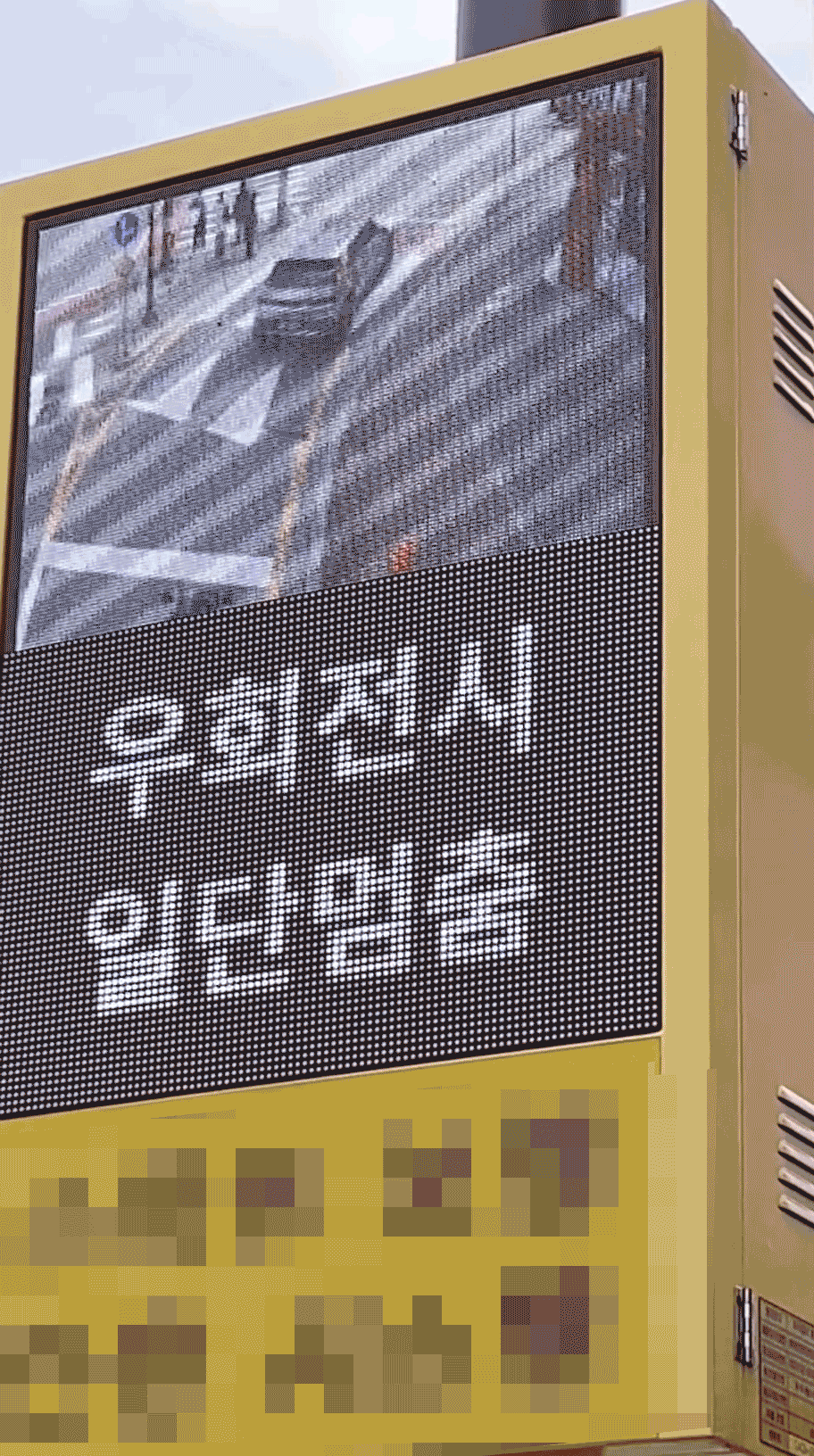

타업체 기술비교 실증 테스트

제품 사양

CCTV

5배줌 렌즈 카메라로 주/야간 향상 선명한 이미지의 영상을 제공
고급 렌즈 기술의 토대로 초저조도 성능이 뛰어난, 고해상도 감지 카메라

AI BOX

YOLO@ / Deepsort + Byte Track
channels 8ch. Or more
pixels 30 x 30
frames per sec. 25 FPS

System

CPU : Intel I5 이상 / 라이젠R5 이상
Memory : 8GB 이상
그래픽카드 : RTX2060 ~ RTX3060

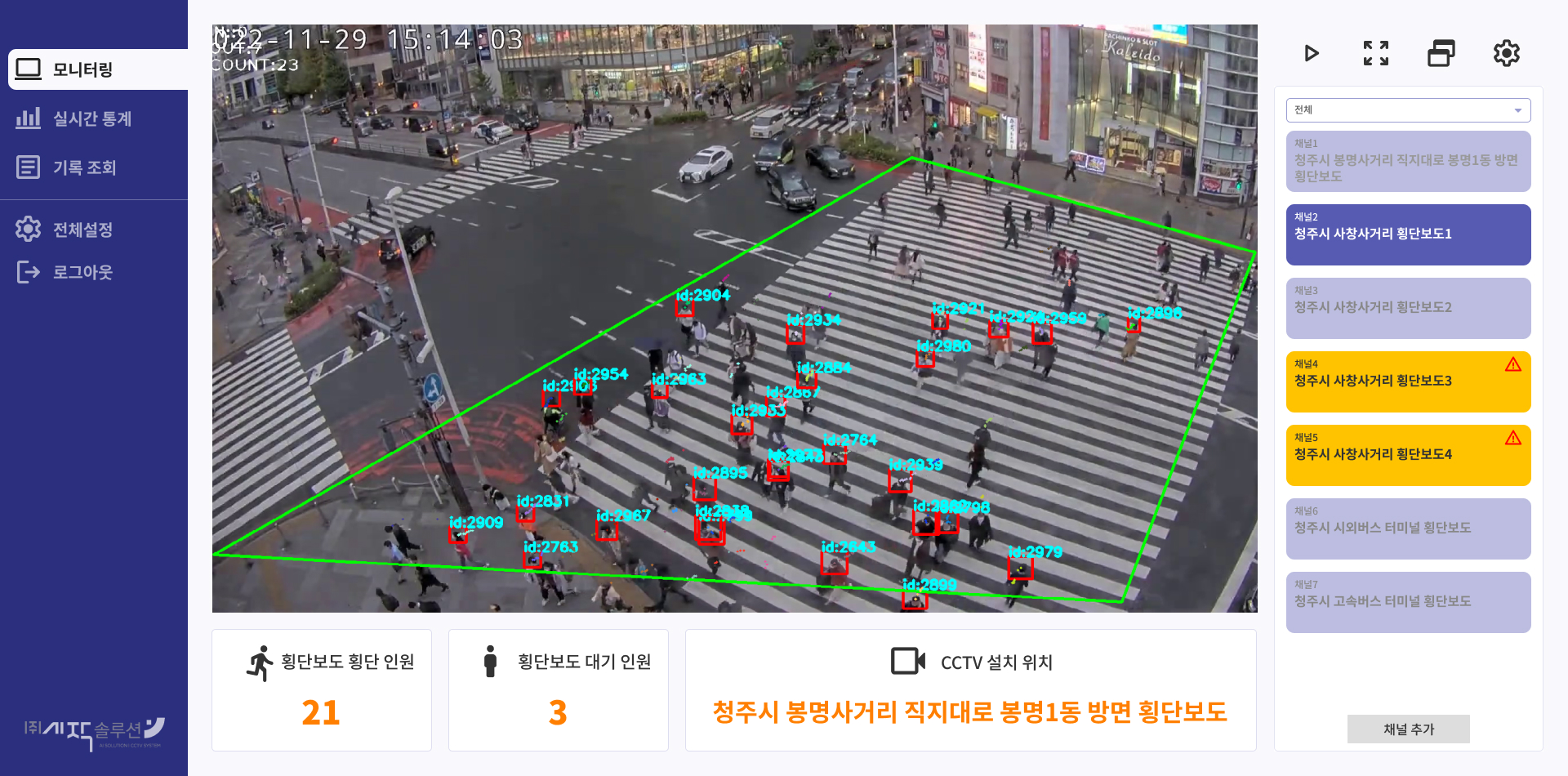

모니터링

화면 우측 상단 버튼: 모니터링 시작 / 영상 화면 확대 / 영상 팝업창으로 띄우기 / 채널 설정

화면 하단에서 현재 감지인원, 일일 경고 누적 횟수, CCTV 설치 위치 확인이 가능합니다.

현재 모니터링 중인 채널은 진한 보라색으로 강조

경고가 발생한 채널은 노란색으로 강조

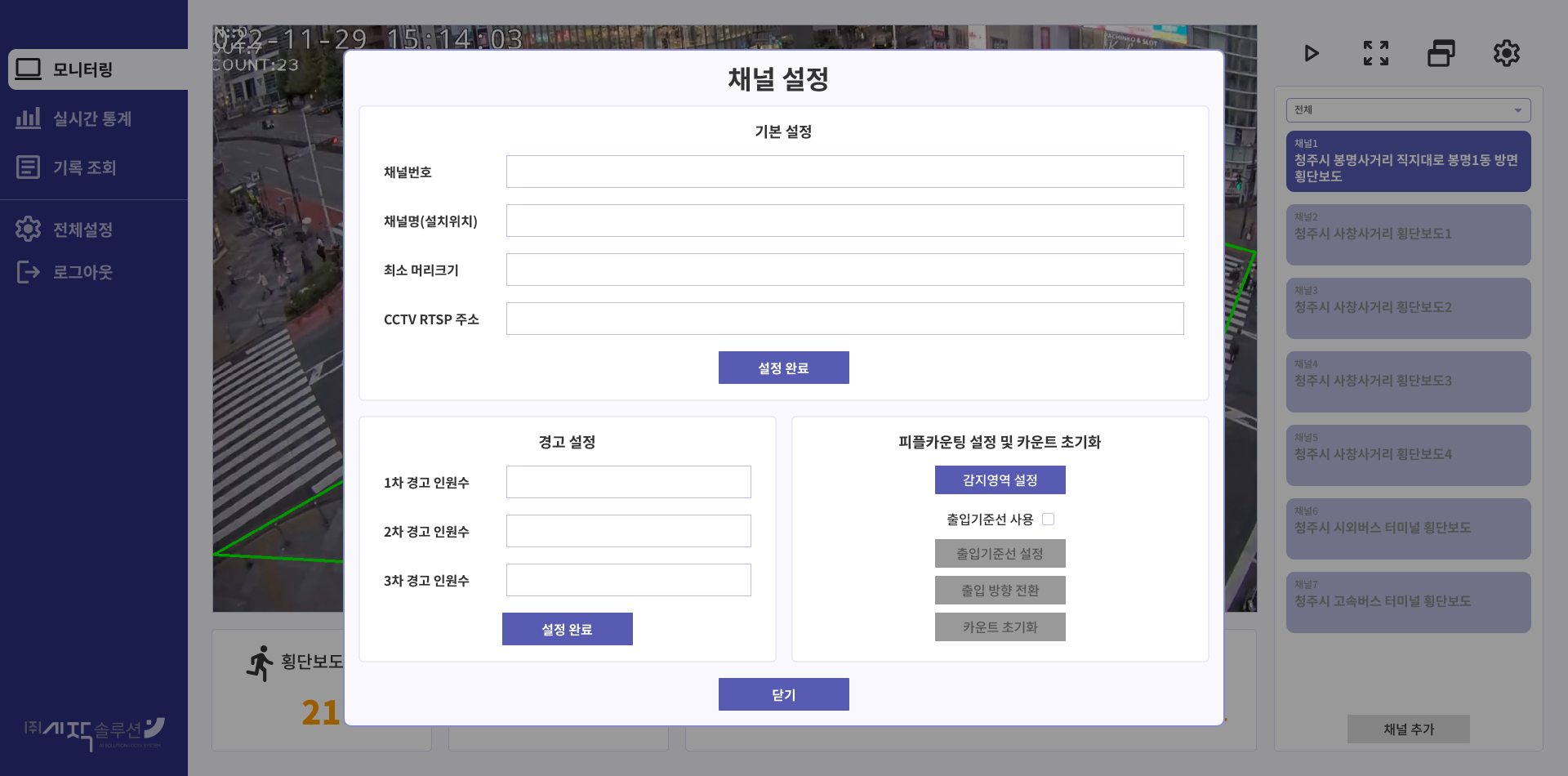

채널설정

-기본 설정

채널번호: 시스템에서 값을 부여

채널명(설치위치): CCTV 설치위치 또는 채널의 별명

최소 머리크기: 감지하는 최소 머리크기 값을 지정

CCTV RTSP 주소: CCTV의 RTSP 스트리밍 주소

-경고 설정

1차/2차/3차 경고 인원수: 감지인원이 해당 경고 인원수를 넘어가면 경고가 발생하여 알람 전송

-피플카운팅 설정 및 카운트 초기화

감지영역 설정: 사람을 감지하는 영역을 지정하는 버튼

출입기준선 사용: 입장과 퇴장을 구분짓는 출입기준선 사용 여부

출입기준선 설정: 출입기준선의 위치 지정하는 버튼

출입 방향 전환: 입장과 퇴장 방향 전환하는 버튼

카운트 초기화: 채널의 카운트를 초기화하는 버튼

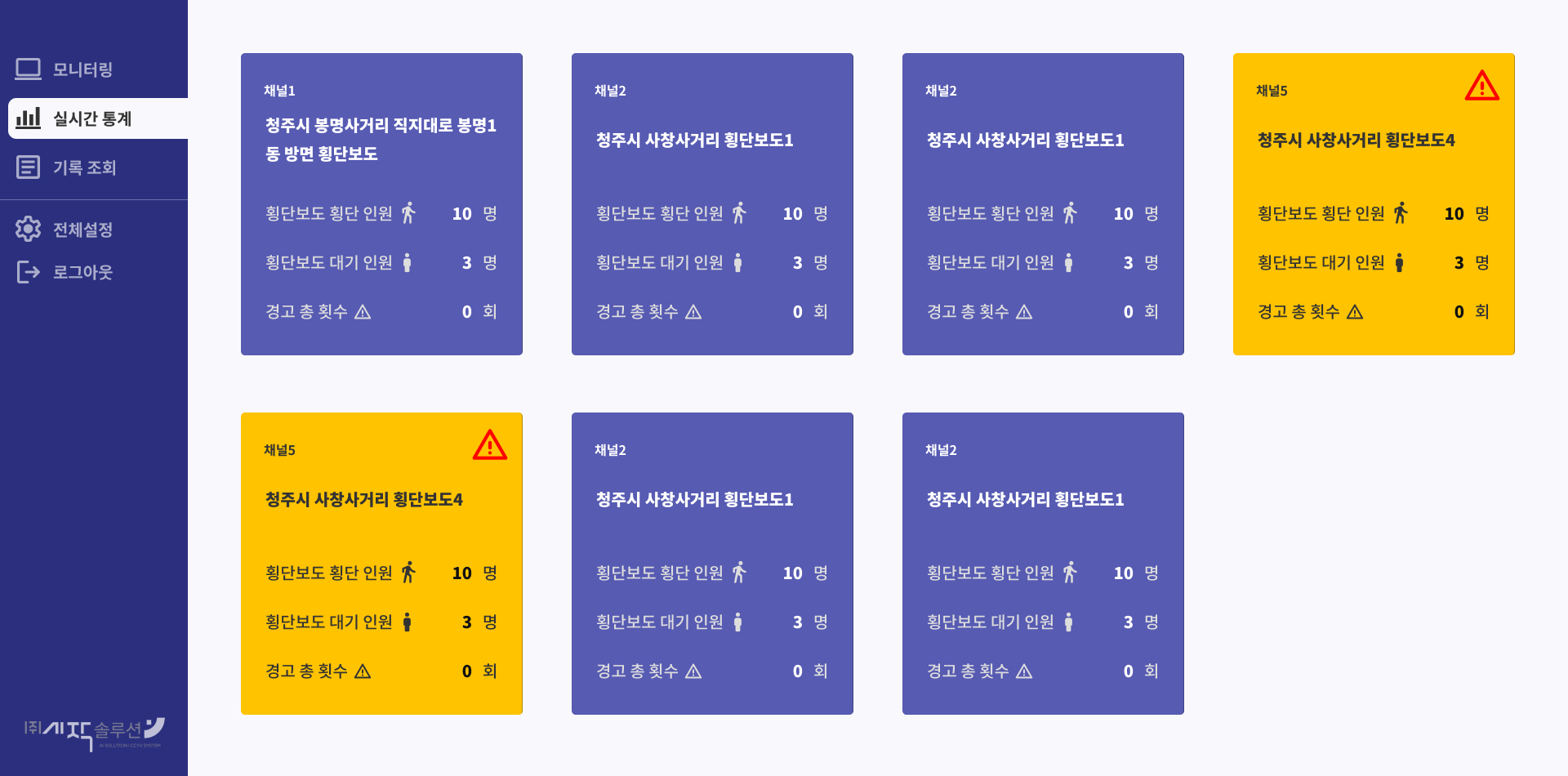

실시간통계

모든 채널의 현재 감지인원과 경고 총 횟수를 확인이 가능합니다.

경고가 발생한 채널은 노란색으로 강조. 클릭하면 해당 채널 모니터링 화면으로 이동합니다.

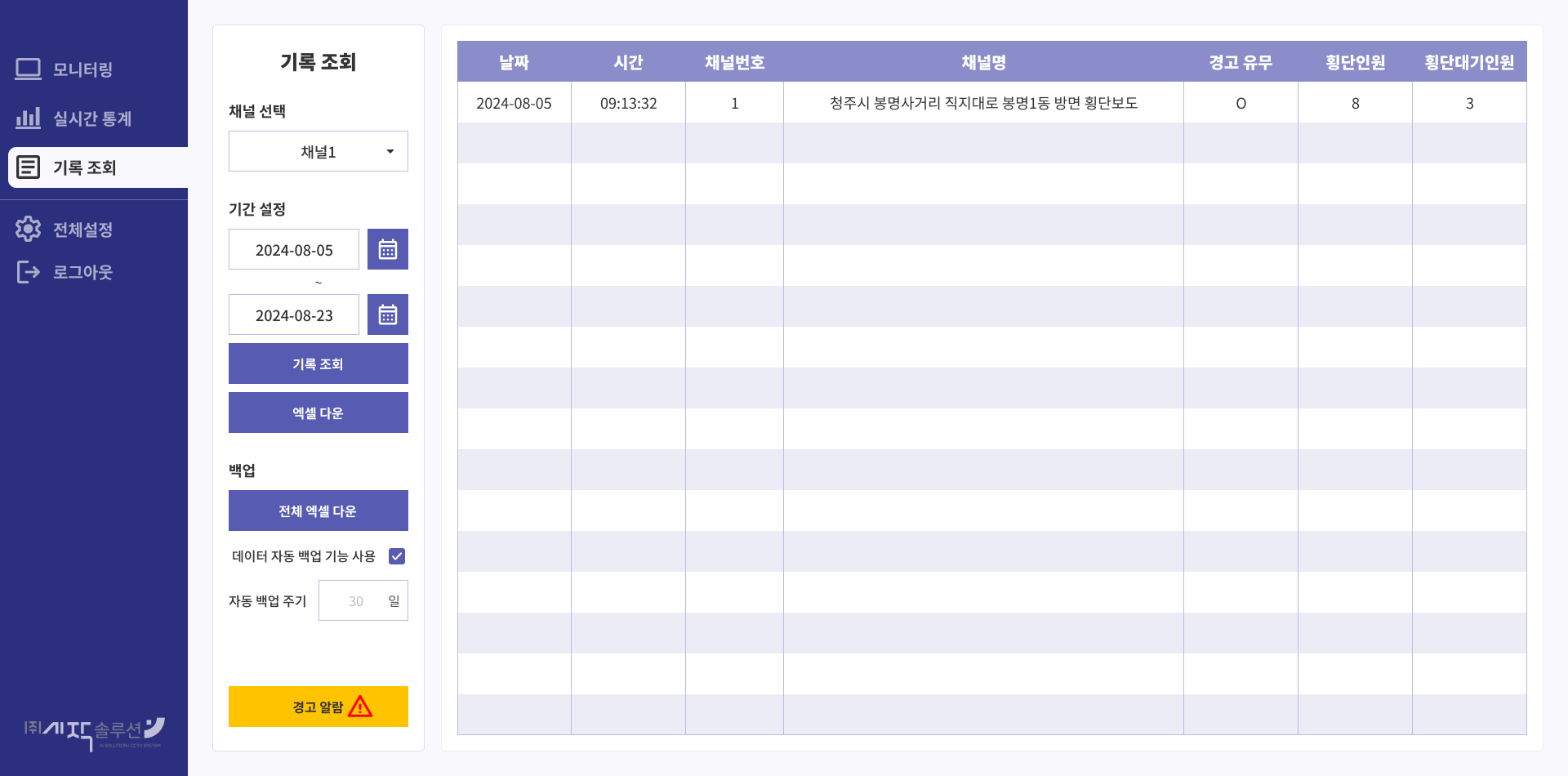

기록조회

전체 엑셀 다운은 설정된 기간 내의 모든 채널의 데이터를 엑셀로 받을 수 있습니다.

데이터 자동 백업 기능을 통하여 시스템이 자동으로 엑셀 파일을 백업받습니다.
